焦作弘坤防腐---焊接點的補(bǔ)傷方法

根據(jù)在陰極保護(hù)現(xiàn)場，結(jié)合現(xiàn)場施工要求，焦作市弘坤防腐公司采用的焊接點補(bǔ)傷方法如下：

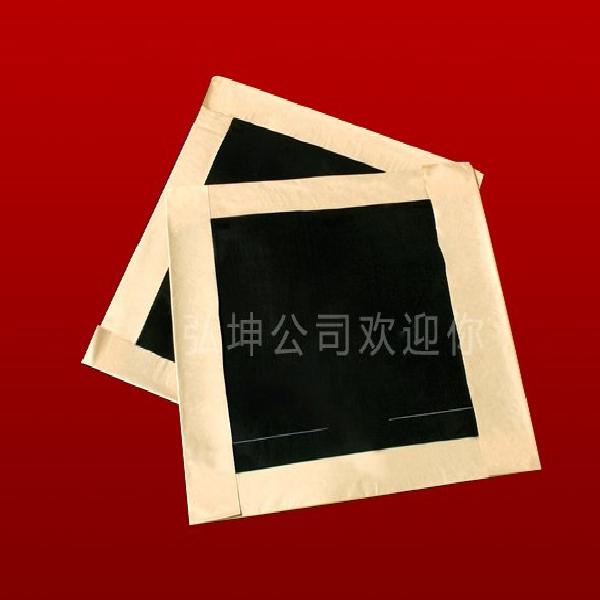

沖透聚乙烯層，用小刀把邊緣修齊，邊緣切成<30°坡度的坡口；在損傷區(qū)域的四周150mm的范圍內(nèi)，清理鐵銹和污物，用有機(jī)溶劑把油污擦洗干凈，依次放入鋁熱焊模具、導(dǎo)線、銅片、藥劑及引藥等，用點火槍引燃藥劑實施焊接。焊接完成后，補(bǔ)傷片搭接寬度100mm范圍內(nèi)的防腐層處用鋼絲刷打毛；用火焰噴槍預(yù)熱破損管體表面溫度到80℃以上；在破損的鋼表面填充一塊尺寸略小于破損面的密封膠；用火焰噴槍加熱密封膠至熔化，用刮刀將熔化的密封膠刮平；再在已熔化的密封膠上貼一層密封膠，加熱密封膠，用手將兩層密封膠間的空氣擠出，密封膠填滿破損面，并略高于防腐表面；剪一塊比破損面大100mm的補(bǔ)傷片，剪去補(bǔ)傷片的四角，將補(bǔ)傷片的*對準(zhǔn)破損面貼上（氣溫較低時，將補(bǔ)傷區(qū)的外防腐層適當(dāng)烤熱，烤熱溫度＞30℃）；用火焰噴槍從補(bǔ)傷片*向邊緣順序加熱，邊加熱邊用手（戴隔熱手套），從*向邊緣輕拍補(bǔ)傷片，擠出補(bǔ)傷片下面的空氣；再次進(jìn)行加熱，再次拍打，補(bǔ)傷片的下部比上部多加熱一遍；用手指按壓四個角時，能產(chǎn)生輕微的壓痕即停止加熱，然后用膠輥按壓各個邊得到足夠的粘接強(qiáng)度；電纜位置周圍應(yīng)用熱熔膠充分密封，不得有縫隙存在。補(bǔ)傷后的外觀100%目檢，不合格則重新補(bǔ)。

關(guān)于焊接點的補(bǔ)傷方法，歡迎您聯(lián)系15738522220指導(dǎo)。陰極保護(hù)在不同領(lǐng)域使用的方法不同，應(yīng)用的產(chǎn)品也不盡相同，如果有需要這方面產(chǎn)品的顧客歡迎您聯(lián)系我公司經(jīng)理進(jìn)行咨詢。
